MSP430F149 JTAG下载图解

本文详细介绍MSP430F149单片机通过JTAG接口进行下载与配置的具体操作流程。

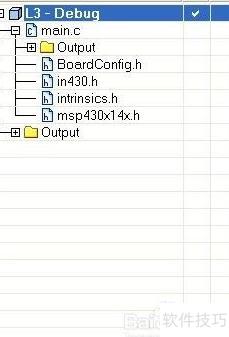

- 使用IAR打开新创建或已存在的项目工程，具体操作所示。

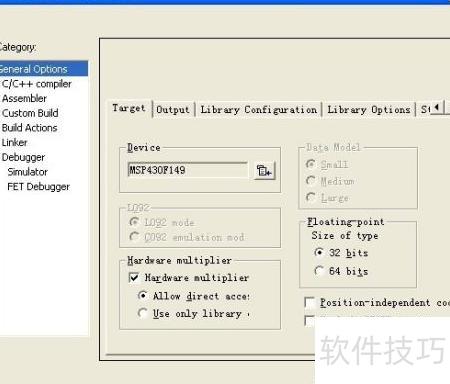

在Category选项中进入General Options，并于右侧Target区域的Device下拉菜单内选择所用MSP号。鉴于实际使用的MSP应在此处选择对应型号。根据具体设置指导，确保开发环境与硬件匹配，以便为后续程序编写和下载提供正确的配置支持。

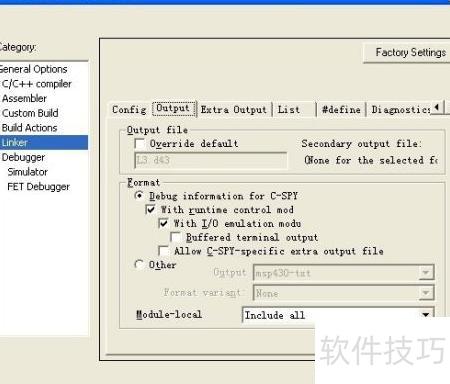

- 在Category选项中选择Linker，按所示进行配置。

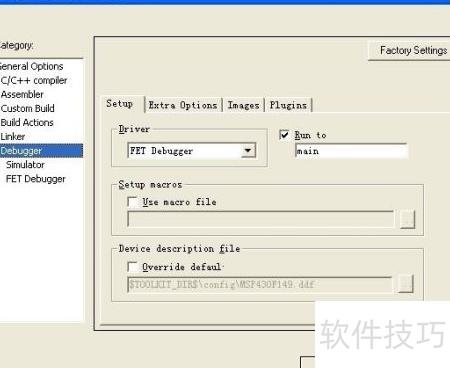

- 在Category选项中点击Debugger，然后于Driver处选取FET Debugger，详细设置参见下图所示。

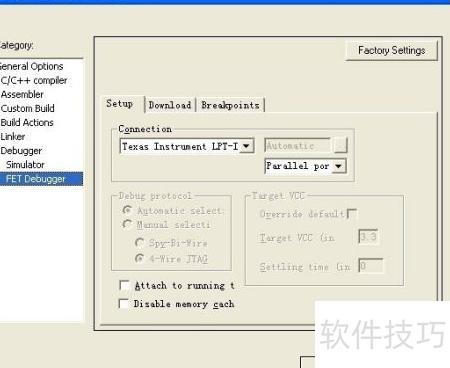

- 在Category栏目中选择FET Debugger，进入Setup下的Connection选项，按照下图所示完成相应配置即可。

通过使用名为FET-Prov小工具进行编写后的代码下载，整个过程简单易行，支持广泛的编程环境，并能有效地满足各种开发需求。

- 点击下方按钮，选择所需下载的文件，通常为.d43格式，具体所示。

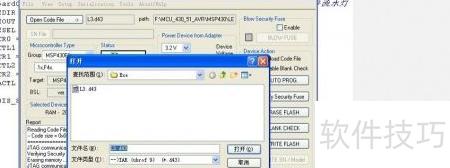

- 点击后按图示找到所需下载的文件。

- 选择后的结果如下所示：

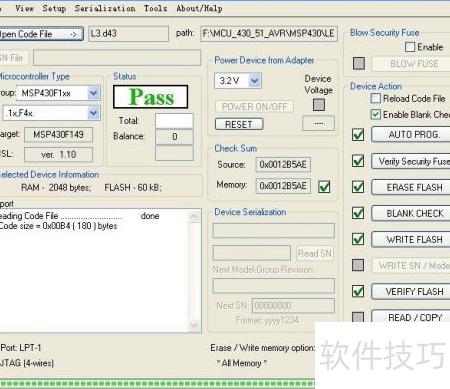

- 点击窗口右侧操作栏中的AUTO PROG按钮，即可完成下载，具体操作如下所示。
