STM32控制蓝牙电路设计

许多爱好者梦想通过手机远程控制家用电器，或是实时读取室内温度，蓝牙通信无疑是简单且实用的方法。本文将详细介绍一套实际验证过的STM牙控制电路设计，包括详细的原理图和关键元件参数。这套设计不仅适合初学者快速搭建稳定可靠的无线控制原型，还兼顾了易用性和可扩展性，是智能硬件项目高效落地的理想选择。

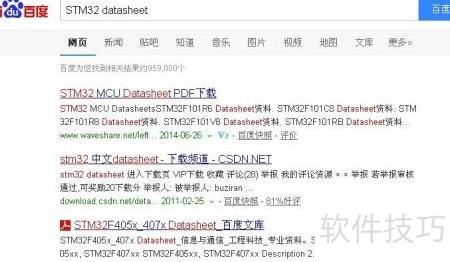

请先从百度下载STM32数据手册；若已熟悉该芯片，此步可直接跳过。

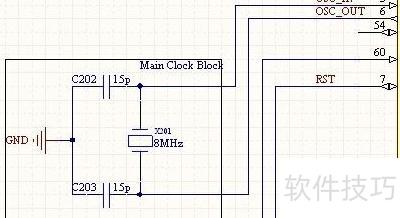

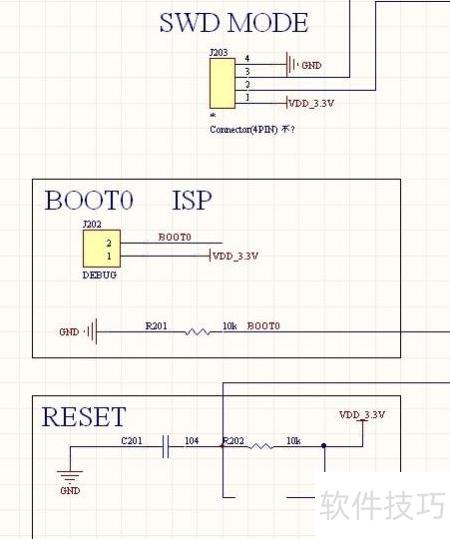

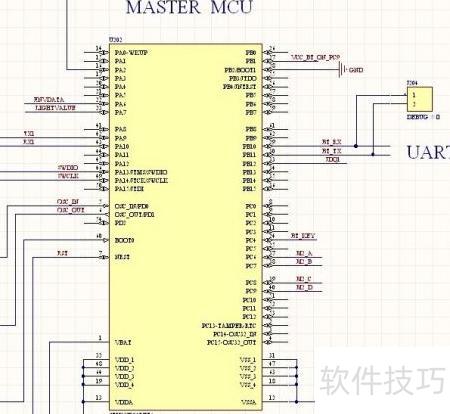

以下是STM控制器的原理图，由我独立设计完成。电路集成了蓝牙通信、直流电机驱动、继电器控制、温湿度传感、光敏电阻采集及串口通信等功能模块。尽管STM片资源较为丰富，但仍有许多富余的资源，如需扩展其他外设（如OLED显示、蜂鸣器、更多传感器等），则可基于现有设计灵活添加，满足多样化应用需求。

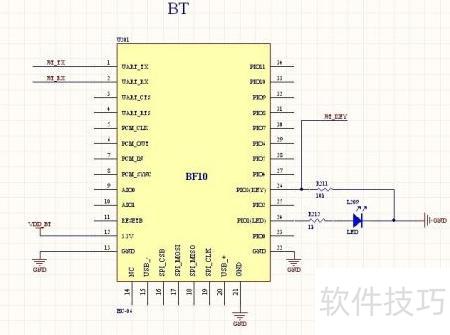

接下来，我将为您介绍蓝牙模块。BC块是最佳选择，它兼容其他型号，但需要自行查阅资料。这款模块为串口型，操作简单，只需将其与单片机串口连接，即可实现透传通信。建议您自定义一套简洁实用的通信协议。

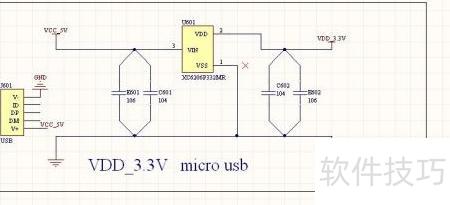

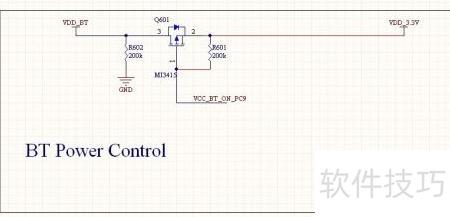

电源采用Micro-USB接口供电，兼容普通手机充电器。蓝牙模块供电由STM过MOSFET开关管独立控制，实现灵活启停与功耗管理。

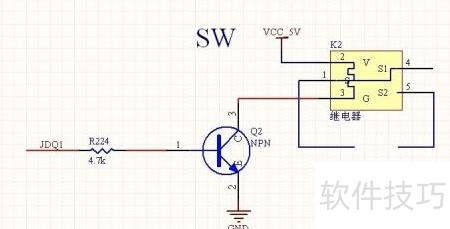

继电器由单片机控制，输出高电平时导通，实现电路接通。

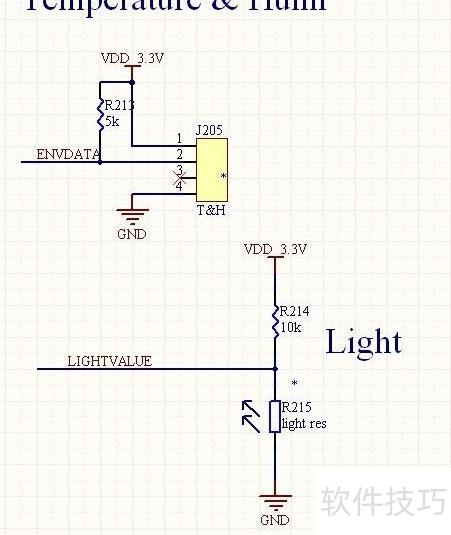

温湿度传感器与光敏电阻的连接方式所示，具体型号请根据需求自行选型。

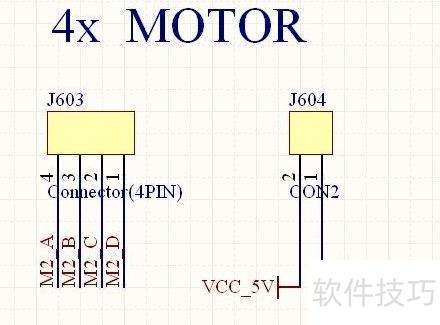

电机接口示意图，不含驱动电路；可选购成品模块，或自行使用三极管或ULN片搭建。

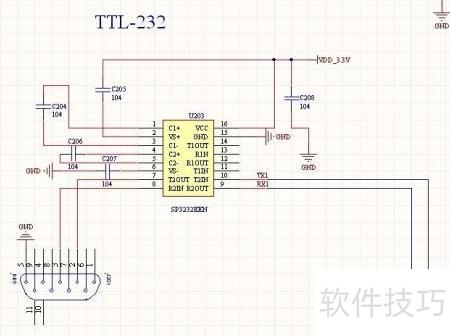

新增串口，支持与PC通信及程序下载。

接下来，将编写嵌入式程序，支持蓝牙模块快速建立透传连接。用户可根据需求定制通信协议，例如通过发送令实现继电器开启，令启动电机等功能。

在Android开发中，可以直接通过在线平台免费获取并安装开源的Eclipse集成开发环境。随后，参考官方的蓝牙示例项目进行学习和实践。通过阅读源码、调整界面布局、添加按钮功能，即使是零基础的开发者，也能快速掌握基本的蓝牙应用开发。
