CATIA进阶：圆销绘制技巧详解

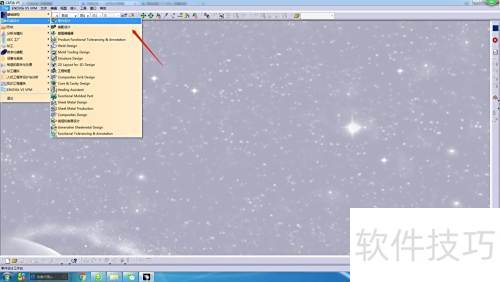

- 启动CATIA，进入机械设计模块，选择零件设计功能，操作所示。

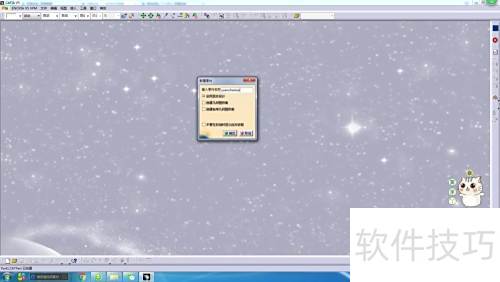

- 第二步，为设计的零件命名。

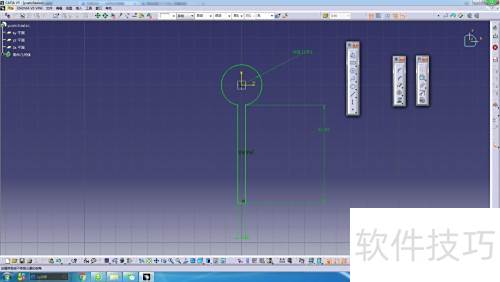

- 进入草图设计界面，按图示绘制图形，并对所有尺寸进行约束。

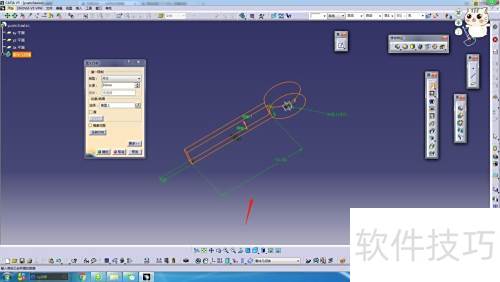

- 退出草图界面，切换至零件设计，对图形进行拉伸处理。

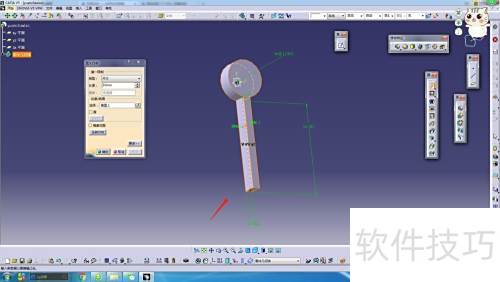

- 第五步：点击预览，检查生成的图形是否正确。

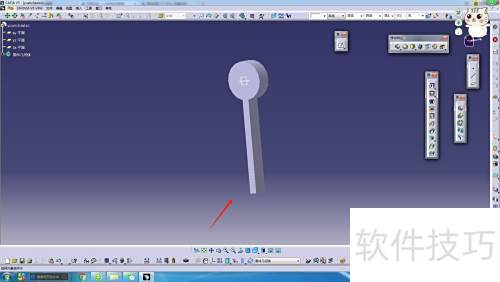

- 点击确定按钮，完成圆销设计的最后步骤。
