Revit MEP 2009实战教程

本文教你如何将共享参数导入明细表，以直观核验设计内容，提升检查效率与准确性。

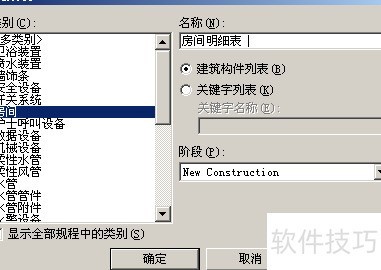

在设计栏中选择视图→明细表/数量，选择房间类别，将明细表名称改为房间空气流量设计表，点击确定完成创建。

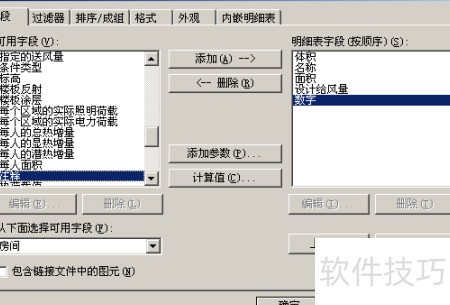

在明细表属性对话框中，从可用字段列表中选择所需参数，点击添加按钮将其移入明细表字段区域。

点击计算值按钮，输入公式即可得出单位面积送风量。

点击确定关闭对话框后，明细表字段中将显示单位面积送风量字段。

点击确定按钮后，系统将自动生成并保存名为“房间空气流量设计表”的详细表。该表位于项目浏览器的“明细表/数量”目录下。该表完整呈现用户所需的所有数据，各列字段的排列顺序严格对应于第一步中设定的字段参数顺序，确保信息组织逻辑清晰，便于查阅和使用。

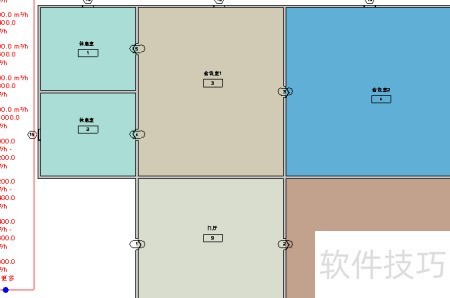

项目中，各房间根据名称和设计风量等属性被赋予了专属的色彩标识，并同步反映在明细表中。这种可视化方法不仅使空间布局和特性一目了然，还将房间参数转化为结构化数字信息，便于设计人员快速掌握整个项目中各类房间的技术属性和分布情况，显著提升了方案比选、数据核查与协同设计的工作效率。

在设计栏中选择机械机械设备命令，即可载入机械设备。若此前未载入过该类设备，系统将弹出提示对话框，点击确定后，浏览并选取所需设备文件；如需新增设备，可直接点击选项栏中的“载入”按钮，按指引完成文件导入操作。

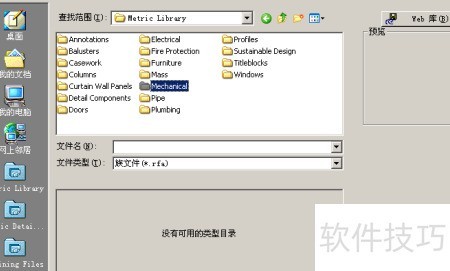

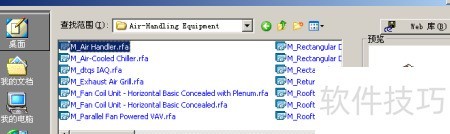

在项目资源库的Mechanical文件夹中，依次进入Air-Handling Equipment等子文件夹，找到并打开你所需的设备族文件。在属性面板的类型选择器下拉列表中，选择适用的设备型号。如果设备文件不在默认路径，手动导航到其实际位置，重复上述操作以确保设备族的正确加载。
