SCADA DIAView运行与脚本入门

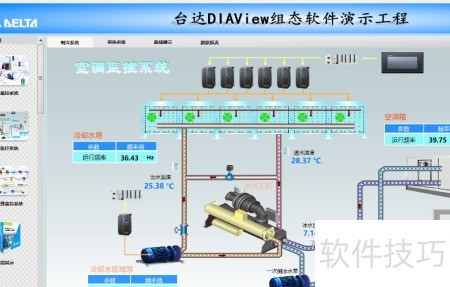

DIAView组态软件由开发环境和运行环境两部分组成。开发环境里，完成的工程中的IO通信配置、图形界面设计以及脚本编写，需要在运行环境中才能实现动态显示与实时监控功能的完整运行。运行环境可以实时呈现所绘制的图形元件，并执行为图形对象和控件设置的动画效果与事件逻辑，确保画面流畅互动。它还支持上位画面与现场设备之间的数据通信，实现信息的实时采集、状态监控与远程控制，保障整个监控系统的稳定高效运作。

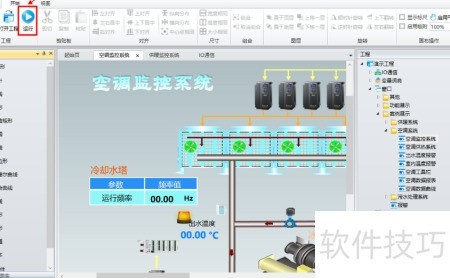

在工程配置阶段完成所有设置后，启动运行环境是下一步。在DIAView组态软件的主界面，点击开始菜单中的“运行”按钮，即可进入运行环境。整个操作流程简单快捷，确保配置准确无误后，即可执行。

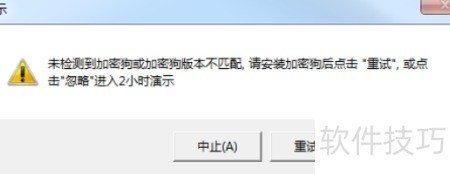

未插入硬件加密狗时，系统提示未检测到设备，需授权后方能使用DIAView组态软件。

点击忽略，进入时演示模式，购买并使用加密狗后将不再提示。开发与运行均免费，每次运行限时时，超时后重新启动即可继续使用。

- 运行时可通过按下F11键实现全屏视图的切换操作。

- 文件菜单及其各项功能

- 退出当前运行环境

- 可通过执行HMICmd.ExitApplication()窗口命令实现退出功能。

- 视图菜单及其功能选项

- 全屏模式下展示运行环境界面

- 语言选项及其功能说明

支持多种语言时，运行界面提供语言选择菜单，点击即可切换语言。

编写脚本可以借助专业的脚本编辑器，使过程更加轻松高效。编辑器不仅提供了智能提示和语法高亮，还支持一键格式化和精准定位，极大地提升了编写效率和准确性。此外，它还具有语法检查功能，帮助用户及时发现并修正错误，进一步增强了脚本的稳定性和可靠性。

DIAView的脚本编辑器与主流编辑器相似，界面布局、结构和功能一致，操作习惯相同。用户只需特定步骤，即可轻松启动编辑器，进行脚本编写与调试。

在DIAView组态软件的工程窗口树形结构中，首先展开窗口节点，然后右键选择新建窗口。在进入窗口画布后，绘制一个图形。选中该图形后，点击事件面板中的任一事件配置按钮，系统将自动弹出脚本编辑器界面，供用户编写相应的脚本代码。

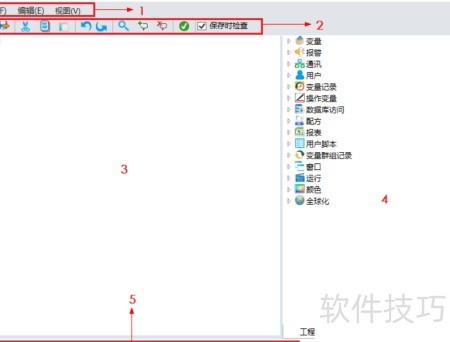

- 脚本编辑器由多个模块构成

- 菜单栏：包含各项操作的基本功能选项

- 工具栏：快捷操作功能按钮

- 脚本编辑区：用于编写脚本程序的区域

- 工程、系统、运算符及关键字的树形结构操作窗口

- 信息栏用于展示编辑状态及操作提示等内容。

- 脚本编辑器菜单栏包含多个功能选项及子项。

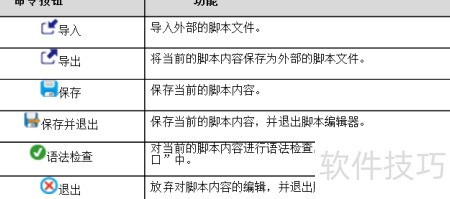

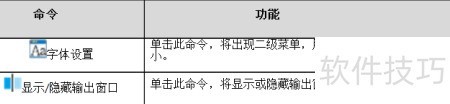

- 文件菜单见图1所示

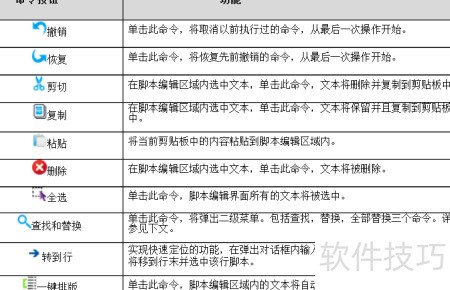

- 编辑菜单详见图2所示

- 点击查找与替换命令，弹出对话框，详细功能如下所示。

- 在编辑框内输入需查找的文本内容。

- 勾选此项后，系统将仅匹配并显示与查找内容在字符和大小写上完全一致的结果。

- 向上搜索：勾选后，从当前光标位置开始向上查找内容。

- 启用全字匹配后，仅显示与查找内容完全一致的搜索结果。

- 例如，搜索aaa时，仅返回完全匹配的aaa，不会包含baaa或aaac等结果。

- 先输入要查找的文字，再输入替换的文字，点击替换按钮完成操作。

- 输入要查找和替换的文字，点击全部替换按钮完成操作。

- 替换和全部替换功能与查找功能作用一致。

- 视图菜单功能介绍

- 工程、系统、运算符及关键字的树形目录窗口，主要包含多个功能模块。

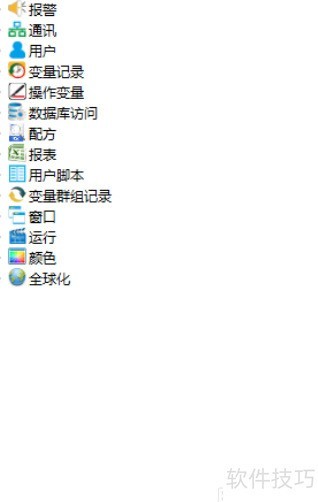

- 工程树：涵盖开发项目的主要信息，如变量、报警、通信及用户数据等内容

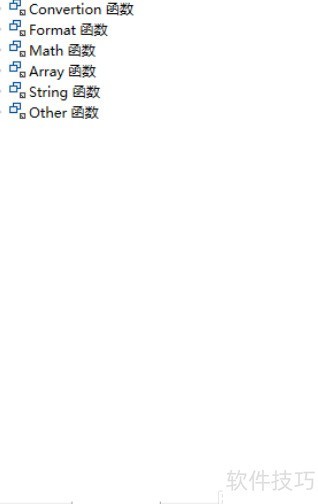

- 系统树分为日期时间、转换、格式等七个类别，每类下设多个函数，详见图2。

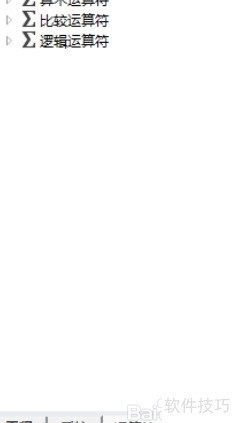

运算符树分为算术、比较和逻辑三类，每类包含多个操作符。双击任一操作符，即可将其插入脚本编辑区域，方便快速编写表达式。

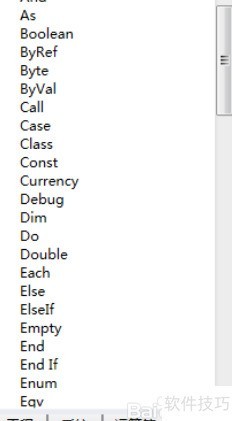

关键字树概览了脚本语法的全部词汇，双击任意词条即刻插入编辑区，操作简便快捷。

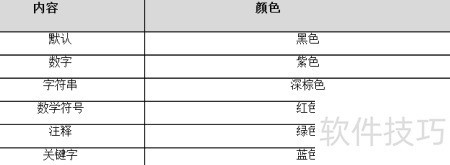

脚本编辑器通过不同颜色标注语法元素，帮助用户直观、便捷地编写和区分代码结构，提升编辑效率与准确性。

- 智能提示功能优化

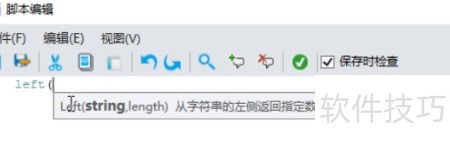

当用户输入系统函数并键入左括号（时，提示框会自动显示该函数的名称、参数列表及功能说明。在提示信息中，以黑色粗体标注的参数表示当前正在输入的参数位置，便于用户识别与操作。

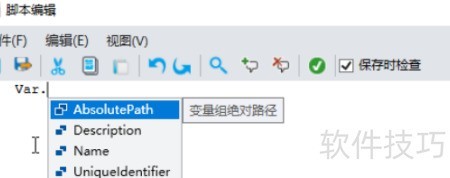

b) 输入字母时，列表框自动弹出提示，显示与输入内容模糊匹配的对象、属性及方法等信息，方便用户快速选择。

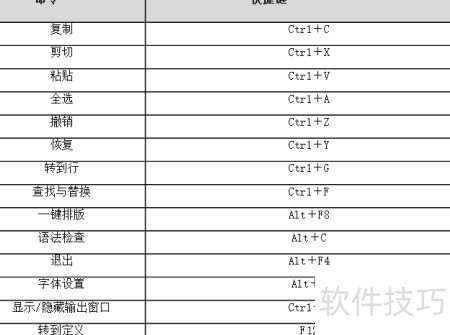

- 在脚本编辑器中，熟练运用常用快捷键可显著提升开发效率与代码准确性。
