Graph分支选择应用

顺序功能图（SFC）是一种系统分析工具，用于展示软件流程。它由三种基本结构组成：单流程、分支和并行结构。单流程结构按顺序处理任务，通过条件判断逐步完成。分支结构允许多个路径同时执行，仅激活一条路径。并行结构则同时执行多个任务。本文将通过具体实例详细解释其应用和逻辑控制要点。

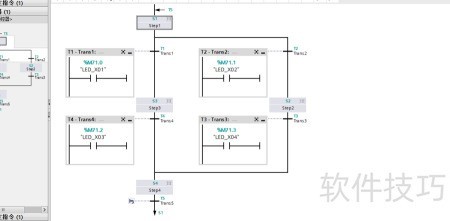

在Step后，加入一个包含两个转换条件的分支结构。这两个条件分别是TT分别引导你到StepStep然后，StepStep过TT条路径汇合到Step具体执行逻辑如下：当输入信号LED_XON时，触发T件，流程将转向Step而如果LED_X为ON，同时满足T件，你将直接进入Step同样，当LED_XON时，激活T件，导致流程指向Step而一旦LED_XON，T件成立，你将再次回到Step整个流程利用了顺序控制和条件跳转的结合，确保所有步骤按照预设的信号组合执行。

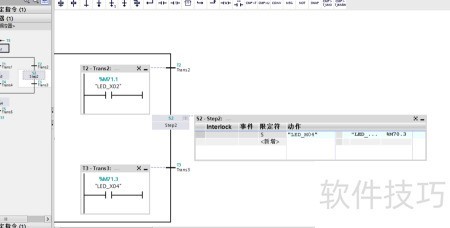

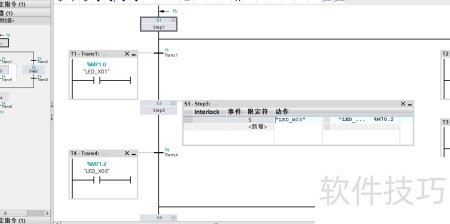

在第三步中点亮LED_M03，在第二步中点亮LED_M04。

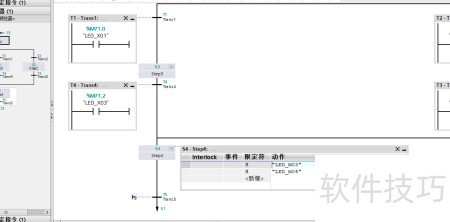

在步骤四中，将LED_M03与LED_M04恢复至初始状态。

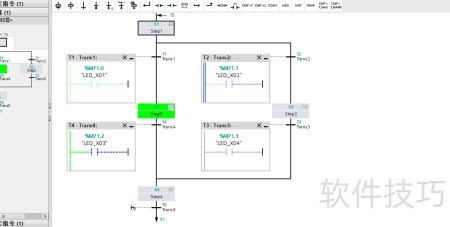

程序运行后，因LED_X于高电平状态、LED_X于低电平状态，满足了转移条件T系统从Step接跳转至Step接下来，在当前扫描周期内，TT状态变化不再影响Step后续步骤的执行。此时，LED_X置为低电平，LED_X为高电平，观察发现系统依然稳定在Step未发生任何进一步跳转。这表明Step有极强的状态保持能力和逻辑稳定性。

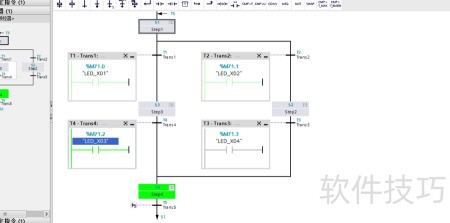

将LED_X03置为高电平，程序进入Step4阶段，同时清除LED_M03和LED_M04的状态。

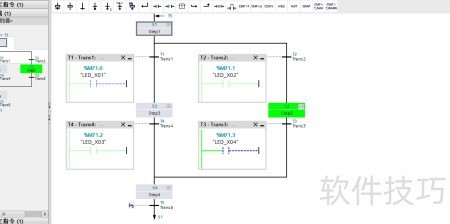

在程序执行过程中，当T足触发条件时，会自动跳转至Step在此之前，LED_X设置为LED_X设定为这些设置恰能满足T转移条件，从而程序从Step接跳转至Step续执行。

总结：分支选择指多个分支中仅执行一个；转移条件仅在步激活前有效，一旦该步激活，条件即失效。
