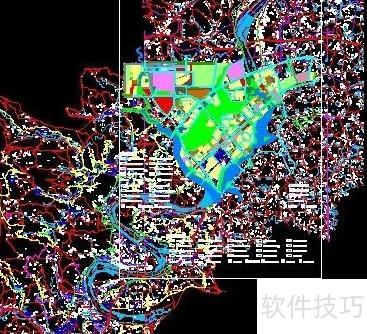

在进行城市总体规划、控制性详细规划或大型城市设计时，常会遇到CAD地形图文件过大问题。这类文件小则几兆，大则几十甚至上百兆，导致软件运行卡顿、响应缓慢，严重时直接崩溃，极大影响工作效率。面对这一难题，如何优化处理成为关键。通过长期实践，我总结出一套行之有效的应对方法，可显著提升操作流畅度，确保设计工作高效推进。

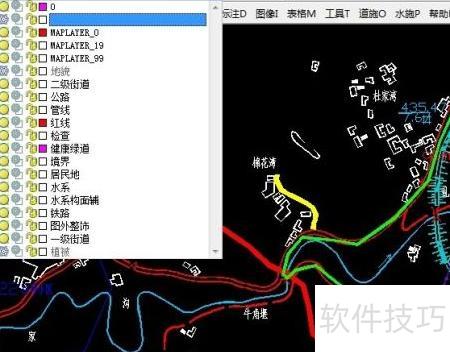

当计算机处于空闲状态时，仅运行CAD软件，打开并处理大型图纸以及地形图数据。为提高效率，应避免简单关闭图层，而应冻结它们，因为关闭只是暂时隐藏，后台资源依然占用。操作完成后，及时保存并退出程序，确保系统资源得到合理利用，避免因卡顿影响后续工作的顺利进行。
打开未添加地形的CAD文件，确保该文件基于原始地形图坐标绘制且未经过移动。

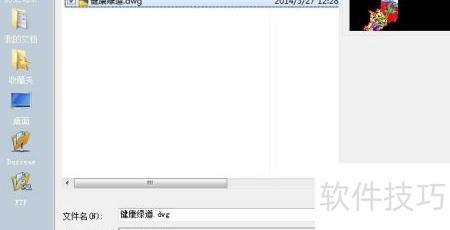

选择插入菜单中的dwg参照，浏览并选中所需地形图文件后确认打开。

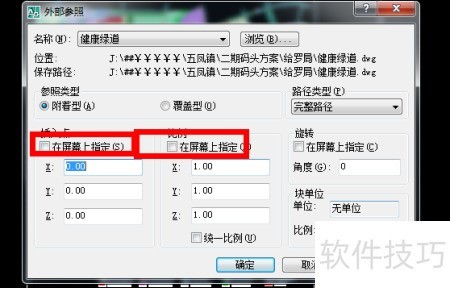

点击对话框，取消标记，直接复制粘贴，无需额外步骤，最后确认。

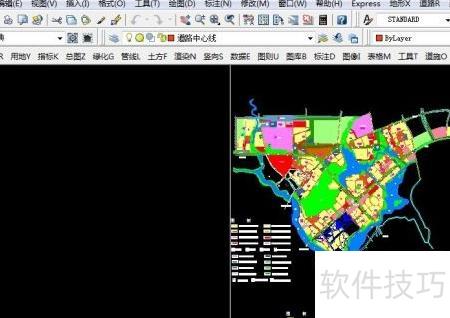

确认后结果所示，地形图与绘制图的原坐标一致，各要素匹配良好。

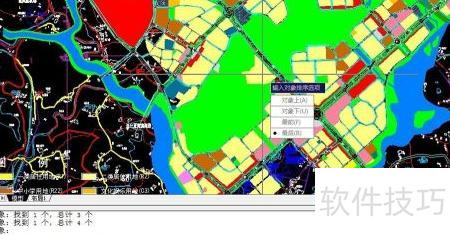

最后一步是检查问题，通过dr调整元素层级，完成整体布局，最终成果即刻呈现，整个过程简单清晰。
